if your good with wires please help here...,

Jay

Admin
I am not good with wires but hopefully this helps.

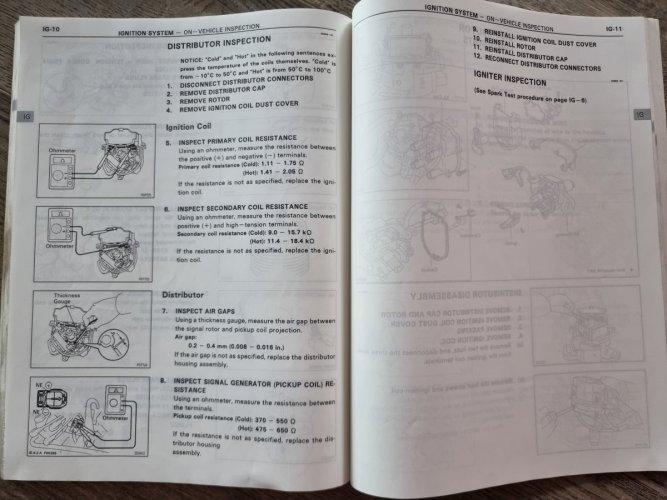

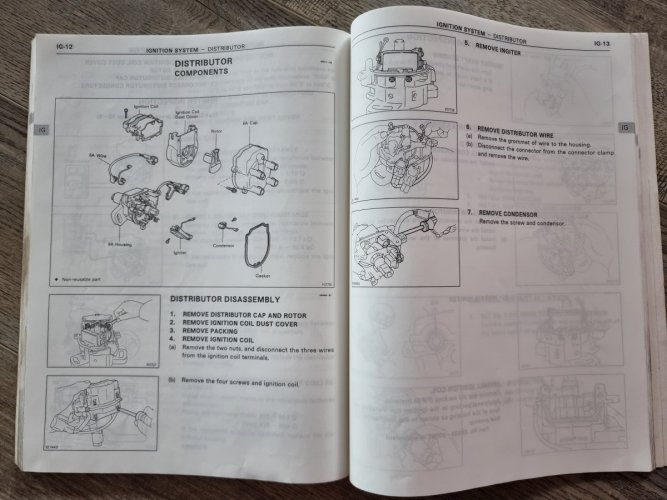

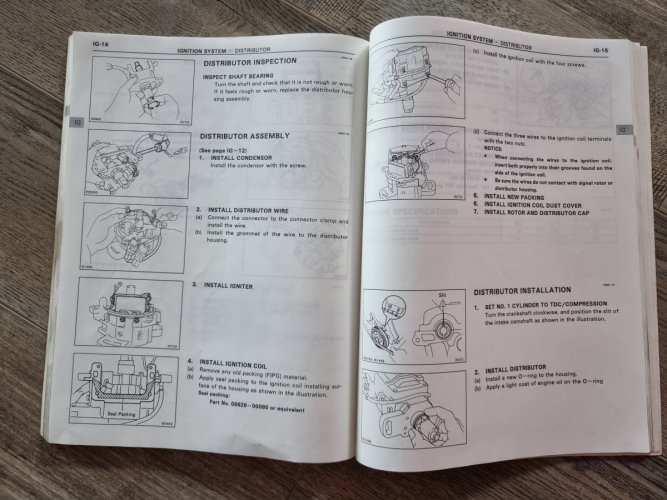

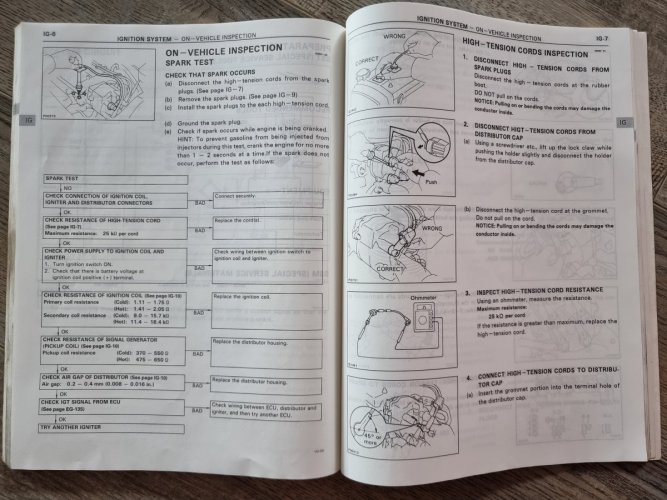

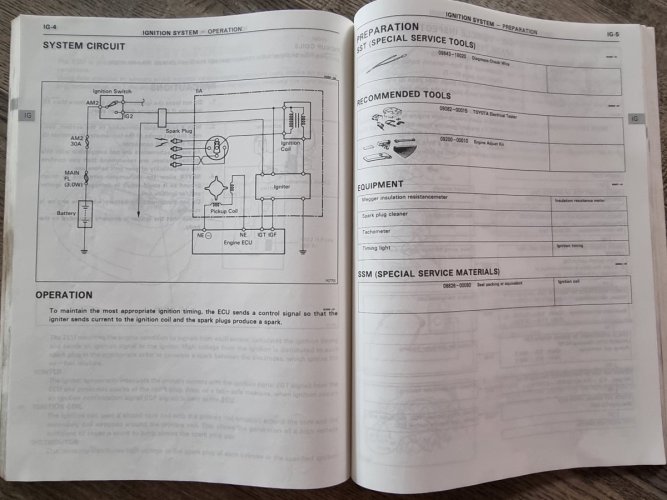

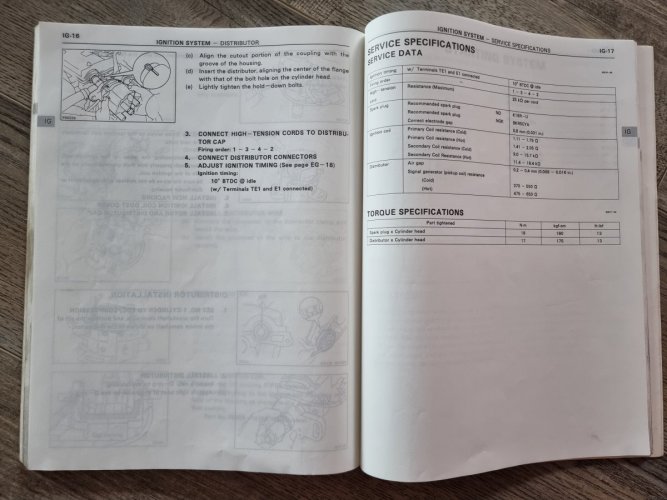

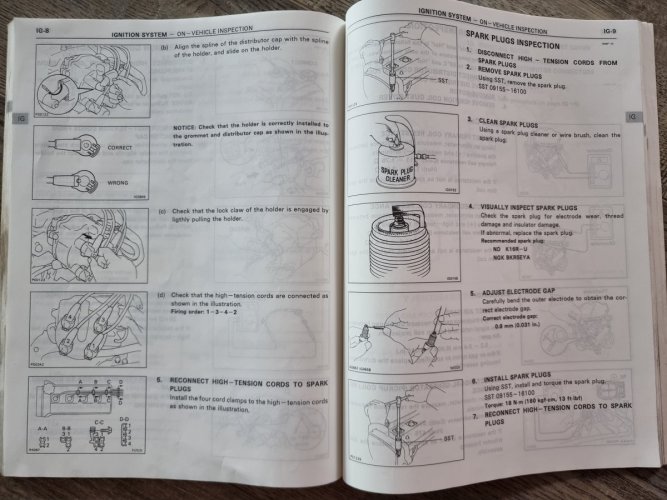

(Extracted from the 1992 Toyota 4efe workshop manual)


Attachments

  • 20220422_165135.jpg
    161 KB · Views: 2
  • 20220422_165143.jpg
    230.6 KB · Views: 2
  • 20220422_165151.jpg
    199 KB · Views: 2
  • 20220422_165159.jpg
    177.9 KB · Views: 2
  • 20220422_165216.jpg
    176 KB · Views: 2
  • 20220422_165220.jpg
    214 KB · Views: 2
  • 20220422_165234.jpg
    165.2 KB · Views: 2
